一、概述

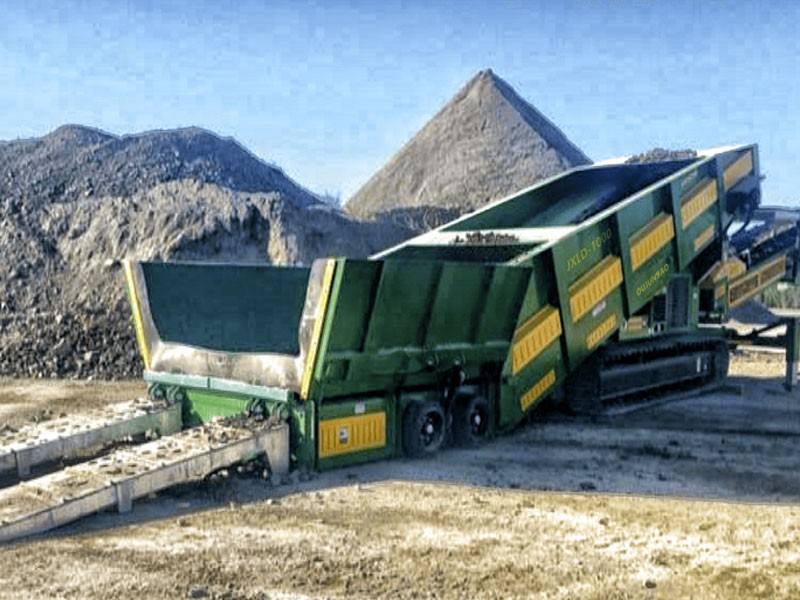

相比于輪胎式堆料機,履帶式移動堆料設備因其突出的場地適應能力而備受礦山、骨料、煤炭等環境較惡劣的工礦企業青睞。我司設計制造的履帶式堆料機具有性能可靠、產能大、自動化程度高等優勢,設備尾部的寬板鏈輸送設計可滿足自卸車直接喂料,避免了物料二次轉運堆取工序,實現了降本增效。
二、特征及優點
(1)設備總功率89.5KW,有效功率60KW。用外接380伏交流電,每度電按照當地單價1.5元(當地實際單價)計算,每立方堆料成本0.09元。采用柴油發電機組90KW,每小時均耗油28L,按照柴油7元/L計算,每立方堆料成本0.196元。相比傳統挖掘機,同樣運行成本降低54%,一臺工作能力替代2-10臺傳統挖機,采購成本降低50%。
每小時耗油相對輪式裝載機來說小很多。輸送物料尺寸小于300mm(約30cm以下)。
(2)裝載機/卡車直接卸料,單次卸貨量可達100噸;
(3)場地適應能力強移動靈活;
(4)除塵/抑塵措施完備,工作污染??;
(5)完整的機電系統集成;
(6)可以提供中級存儲和控制輸送流量;
(7)工作能力可達1000m3/h(取決于自卸車裝卸頻率);
(8)模塊化設計,安裝、備件更換更方便;
三、應用范圍
水泥、鋼鐵、電力、采石場、港口等行業;
港口裝/卸船配套輔助;
公路卡車、裝載機、火車等直接卸貨;
四、配置選項
進料寬度3米到6米;
多樣的槽型、入料控制、防雷接地選項;
粉塵控制系統;
電子控制面板,適應客戶多樣性需求;
全方位的現場儀表。
柴油機、電動機驅動組合雙動力;
液壓升降坡道,可多方向進料,提高卸料輸送效率;
除塵措施:整機鍍鋅、防塵布覆蓋、伸縮溜筒除塵、噴水抑塵系統;
高承載板鏈皮帶;
名稱 | 技術參數 | 備注 | ||
整機尺寸:(mm) | 19800x3000x3600 | |||
行走履帶尺寸:(mm) | 4650x500 | |||
堆料臂長:(mm) | 15200 | |||
折疊堆料臂長:(mm) | 6000 | 可定制 | ||
理論能力:(m3/h) | 1000 | 可定制 | ||
堆料臂俯仰角度(°) | +21°,+5° | 可調節 | ||
堆料臂回轉角度(°) | ±65° | 可定制 | ||
堆料高度:(mm) | 7600 | 可定制 | ||
物料密度:(t/m3) | 0.7-3 | |||
最大行走速度 | 0~3km/h | 可變速 | ||
最大長度(工作) | 27.9m | |||
最大高度(工作) | 7.9m | |||
長度(運輸) | 19.8m | |||
寬度(運輸) | 3.5m | |||
高度(運輸) | 3.6 | |||
運輸懸掛長度 | 7.7m | |||
喂料皮帶輸送機 | 皮帶寬度 | 2200mm | ||
皮帶參數 | 重載平皮帶,EP630 4層,織物型 | |||
刮板 | 聚氨酯板 | |||
鏈條調節器 | 盤彈簧拉緊軸承 | |||
下方料倉 | 重負載鐵隔條/鐵輪 | |||
皮帶 | 鏈條和鏈輪傳動 | |||
出料皮帶輸送機(非伸縮) | 皮帶寬度 | 1200mm | ||
皮帶參數 | 重載平皮帶, 4層 | |||
刮板 | 聚氨酯板 | |||
皮帶輪調節 | 標準螺紋桿 | |||
給料機料倉容量 | 20m3 | |||
行走履帶驅動 | 22kw | |||
料倉給料皮帶驅動 | 電動機-液壓泵-馬達 | 60kw | ||
折疊堆料皮帶驅動 | ||||
液壓泵站驅動 | 7.5kw | |||
驅動方式 | 液壓驅動 | |||
動力源 | 柴油或電驅動 | |||
整機驅動功率 | 89.5kw | |||
柴油發動機功率 | 90kw | |||
整機重量 | 35t |
